波紋填料網

波紋填料網主要采用40目-80目的金屬網為原料，以波紋形式制成的工業填料。另有由0.1mm以上的薄鋼板壓制而成波紋填料產品。波紋填料網是篩網家族里的一個分支產品，它是制作不銹鋼絲網波紋填料（規整填料）唯一的原材料。填料網的規格型號常用的是60目12絲和60目15絲填料網。填料網的材質最為常見的是304材質，再有就是價格比較低廉的202和201材質。填料網的材質應該根據使用環境中腐蝕性的強弱來確定材質的高低。我公司主要生產不銹鋼波紋填料（絲網波紋填料、孔板波紋填料）

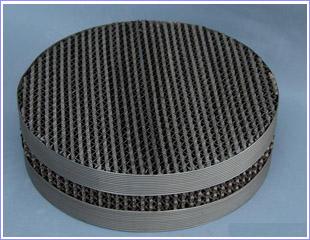

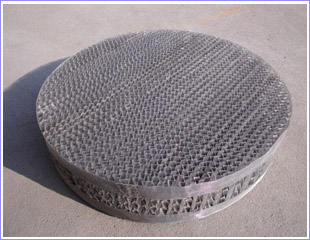

不銹鋼絲網波紋填料是由不銹鋼編織網壓制成的若干波紋片，按照一定的直徑要求垂直疊合組裝成盤狀的規整填料。相鄰波紋片的波紋傾斜方向相反，上下相鄰填料盤的波紋片成90°交叉。

材質主要是：304、304L、316和316L。

特點：壁薄、耐熱、空隙大、通量大、阻力小、分離效率高等特點。

波紋填料最適合的應用場合：

1、真空系統，氣相控制吸收；

2、中試至十米以上塔；

3、舊塔改造，提高通量與分離效率，節省能耗；

4、降低壓降，以便應用熱泵、熱集成網絡

絲網波紋填料幾何特性參數

填料型號	材質	峰高	比表面積	水力直徑	傾斜角ω度	空隙率ε	F因子m/s	理論塔板數	壓力降
CY	不銹鋼	4.3	700	5	45	87-90	1.3-2.4	6-9	5
BX	不銹鋼	6.3	500	7.3	30⁰	95	2-2.4	4-5	1.5

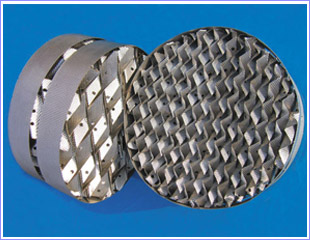

孔板波紋填料幾何特性參數

主要填料型號	材質	峰高	比表面積m²/m³	水力直徑dh mm·	傾斜角ω度	空隙率ε%	F因子	理論塔板數No/m	壓力降
SM125	1Cr18Ni9Ti	24	125	1.5	45	98.5	3	1-1.2	1.5
SM250	1Cr18Ni9Ti	12	250	15.8	45	97	2.6	2-3	1.5-2
SM350	1Cr18Ni9Ti	8	350	12	45	95	2	3.5-4	1.5
SM450	1Cr18Ni9Ti	6.5	450	9	45	93	1.5	3-4	1.8

壓延孔板波紋填料幾何特性參數

填料型號	材質	理論塔板數	峰高	空隙率ε	比表面積m²/m³	壓力降mmHg/m	>因子m/s
700y	1Cr18Ni9Ti	5-7	4.3	85	700	7	1.6
500x	1Cr18Ni9Ti	3-4	6.3	90	500	2	2.1
250y	1Cr18Ni9Ti	2.5-3	12	97	250	2.25	2.6

絲網波紋填料幾何特性參數
